船舶航海液晶显示屏是一种专为船舶航行环境设计的高性能显示设备，采用液晶显示技术（LCD），具有防水、防震、耐盐雾腐蚀等特性，能够在复杂海洋环境中稳定运行，主要用于实时显示导航信息（如电子海图、航向、航速）、雷达图像、船舶动力系统参数、气象数据及安全告警等内容，协助船员进行航行监控、避障决策和航线优化，其设计符合国际海事组织（IMO）标准，具备高可靠性、强光可视性和长寿命，是现代船舶驾驶舱集成化信息系统的核心组件之一。
船舶航海液晶显示屏主要技术特点
1. 高亮度可视性
- 亮度≥1500 cd/m²：强光下（甲板、驾驶舱）画面清晰，支持动态背光调节，适应昼夜光照变化。
- 抗反射镀膜：减少阳光或海浪反射的眩光干扰，提升可读性。
2. 环境适应性
- IP67/68防护等级：防水防尘，抗海水盐雾腐蚀。
- 宽温运行（-40℃~70℃）：极端温差下稳定运行，保障低温启动。
- 军工级抗震：耐受船舶高频振动与机械冲击。
3. 触控与接口集成
- 多点触控：直接调整导航参数（航速、航向）及监控视角。
- 多接口兼容：支持HDMI/VGA/USB等，无缝接入雷达、GPS、AIS设备。
4. 低功耗长寿命
- 低能耗背光：减少电力消耗，适配船舶电力系统。
- 寿命≥50,000小时：高质量材料与工艺，降低维护需求。
5. 抗干扰设计
- 雾面防眩光：抑制环境光反射，复杂光照下显示更佳。
- 电磁屏蔽：避免电子设备信号干扰，确保数据稳定传输。
6. 多任务处理
- 分屏多窗口：同步显示电子海图、雷达图像、航行计划等。
- 实时数据融合：整合气象、水文、导航数据，辅助决策与应急响应。
7.全球定位导航系统，多语言支持
- GPS/北斗/GLONASS/Galileo自动切换，台风天、高纬度海域不丢信号，亚米级精度防漂流失联。
- 中/英/西/俄等12种语言实时切换，跨国航运沟通无障碍。
船舶航海液晶显示屏主流技术类型
一、TN（Twisted Nematic）扭曲向列相模式
- 技术原理：通过液晶分子扭曲排列控制光线透射，未通电时显示亮态，通电后阻断光线形成暗态，响应速度快但可视角度有限。
- 应用场景：早期船舶基础显示设备，适用于低功耗、低成本需求的辅助监控屏。
二、IPS（In-Plane Switching）平面转换模式
- 技术优势：液晶分子水平排列，显著提升可视角度（可达178°）和色彩还原能力，支持全高清分辨率（1920×1080）。
- 适配需求：用于驾驶舱主控屏、导航系统等高精度显示场景，满足复杂海况下的多角度观测需求。
三、VA（Vertical Alignment）垂直对齐模式
- 特性：垂直排列液晶分子，提供高对比度（5000:1以上）和深黑色表现，适用于动态图像显示。
- 典型应用：船舶雷达图像、夜间监控等需高对比度的场景，增强暗光环境下的信息辨识度。
四、FFS（Fringe Field Switching）边缘场切换模式
- 创新点：通过边缘电场驱动液晶分子，优化透光率和抗干扰性，兼顾高亮度（≥1000 cd/m²）与低功耗。
- 适配场景：强光环境（如甲板露天区域）显示设备，保障阳光下清晰可视。
部分船用液晶显示屏 专用屏推荐
| 面板型号 |
尺寸 |
接口 |
亮度 |
分辨率 |
视角 |
工作温度 |
外观尺寸 |
| ET070WV01-RT |
7" |
MIPI |
2000 cd/m² |
1080×1920 |
80/80/80/80 |
-20~70°C |
102.5×175 mm |
| ET070WV07-KT |
7" |
TTL |
1140 cd/m² |
800×480 |
80/80/80/80 |
-30~80°C |
190.5×105.4 mm |
| ET076MBA1-GXT |
7.5" |
MIPI |
1000 cd/m² |
800×800 |
80/80/80/80 |
-20~70°C |
142.56×148.24mm |
| ET076SQ01 |
7.7" |
MIPI |
1000 cd/m² |
800×800 |
85/85/85/85 |
-20~70°C |
142.5×148 mm |
| ET078HD01-T |
7.8" |
MIPI |
700 cd/m² |
400×1280 |
80/80/80/80 |
-20~70°C |
67.14×205.12 mm |
| ET080WWV-R1 |
8" |
LVDS |
2000 cd/m² |
1920×1200 |
85/85/85/85 |
-30~85°C |
179×119 mm |
| P0840XGF1MA00 |
8.4" |
LVDS |
1000 cd/m² |
1024×768 |
88/88/88/88 |
-30~80°C |
199.5×149 mm |
| HSD090JHW1-D10 |
9" |
LVDS |
800 cd/m² |
1280×720 |
85/85/85/85 |
-40~85°C |
210.7×124.15mm |
| ET093BA03-T |
9.4" |
MIPI |
1000 cd/m² |
440×1920 |
80/80/80/80 |
-20~70°C |
64.48×246.15mm |
| C101UAN01.0 |
10.1" |
LVDS |
1400 cd/m² |
1920×1200 |
80/80/80/80 |
-30~85°C |
236.96×163mm |
| ET103BA05-T |
10.3" |
LVDS |
1000 cd/m² |
1920×720 |
80/80/80/80 |
-20~70°C |
258.8×111.1mm |
| P1040XGF1MA00 |
10.4" |
LVDS |
1300 cd/m² |
1024×768 |
88/88/88/88 |
-30~80°C |
230×180.2mm |
| ET105BA01-ZT |
10.5" |
LVDS |
850 cd/m² |
1920×720 |
85/85/85/85 |
-20~70°C |
323.4×129.37mm |
| ET113BA02-T |
11.3" |
MIPI |
1000 cd/m² |
440×1920 |
85/85/85/85 |
-20~70°C |
64.98×266.39mm |
| P1160FHF1MA00 |
11.6" |
LVDS |
1600 cd/m² |
1920×1080 |
88/88/88/88 |
-20~80°C |
273.5×166.5mm |
| G121EAN01.3 |
12.1" |
LVDS |
1500 cd/m² |
1280×800 |
89/89/89/89 |
-30~85°C |
283×185.1mm |
| P1230FHF1MA00 |
12.3" |
LVDS |
1400 cd/m² |
1920×720 |
88/88/88/88 |
-30~85°C |
305.92×123.62mm |
| AV128FHT-L12 |
12.8" |
LVDS |
800 cd/m² |
1920×1080 |
85/85/85/85 |
-30~85°C |
321.4×181mm |
| ET133FH03-TT |
13.3" |
eDP |
1000 cd/m² |
1920×1080 |
85/85/85/85 |
-20~70°C |
308×183.45mm |
| P1400FHF1MA00 |
14" |
LVDS |
800 cd/m² |
1920×1080 |
88/88/88/88 |
-20~70°C |
315.31×184.49mm |
| C145HAX01.1 |
14.5" |
LVDS |
900 cd/m² |
2560×720 |
89/89/89/89 |
-30~85°C |
362.42×112.41mm |
| DV150X0M-N17 |
15" |
LVDS |
1500 cd/m² |
1024×768 |
89/89/89/89 |
-30~80°C |
326.5×253.5mm |
| G154ICE-LH2 |
15.4" |
LVDS |
1000 cd/m² |
1280×800 |
89/89/89/89 |
-30~80°C |
352×230mm |
| G156HCE-LH1 |
15.6" |
LVDS |
1200 cd/m² |
1920×1080 |
89/89/89/89 |
-30~80°C |
363.8×215.9mm |
| P157RAN02.0 |
15.7" |
eDP |
700 cd/m² |
960×960 |
89/89/89/89 |
-20~60°C |
452.95×452.95mm |
| AV162YUM-N10 |
16.2" |
LVDS |
800 cd/m² |
2608×720 |
85/85/85/85 |
-30~85°C |
413×131.5mm |
| GK173VB-01B |
17.3" |
eDP |
1300 cd/m² |
3840×2160 |
85/85/85/85 |
-20~70°C |
406×239mm |
| ET185FH01-T |
18.5" |
LVDS |
2000 cd/m² |
1920×1080 |
80/80/80/80 |
-20~70°C |
430.37×254.6mm |
| TM201XDHP02-01 |
20.1" |
LVDS |
1000 cd/m² |
1600×1200 |
85/85/85/85 |
-20~70°C |
432×331.5mm |
| P2380UHF1MA00 |
23.8" |
eDP |
1300 cd/m² |
3840×2160 |
88/88/88/88 |
-20~70°C |
549×323.4mm |
| G240HVN01.0 |
24" |
LVDS |
1500 cd/m² |
1920×1080 |
85/85/80/80 |
-30~80°C |
558.36×325.57mm |
| DV270FHM-R01 |
27" |
LVDS |
1500 cd/m² |
1920×1080 |
89/89/89/89 |
-20~60°C |
626×363.8mm |
船舶航海液晶显示屏的优势与缺点及解决方案
优势
- 高分辨率与色彩还原：单屏支持2K分辨率，多屏拼接可扩展至4K/8K，精准还原导航与监控画面细节。
- 环境适应性：IP67防水防震设计、宽温（-40°C至70°C）运行及抗盐雾工艺，适应海洋高湿、高盐环境。
- 触控交互能力：支持触控操作，可实时调整导航参数（航速、航向）及监控视角，提升操控效率。
- 低功耗与长寿命：采用低能耗背光技术，连续运行寿命超50,000小时，减少维护频率。
缺点
- 拼接缝影响显示完整性：多屏拼接时存在物理缝隙，影响大屏画面整体性。
- 户外使用受限：常规型号不防水防撞，无法直接用于甲板露天区域8。
- 强光下可视性不足：普通屏幕在阳光直射时易反光，降低关键信息辨识度。
- 依赖稳定供电：断电或电压波动可能导致数据中断，影响航行安全。
解决方案
以下方案通过硬件优化与系统协同设计，平衡显示性能与环境适应性，满足船舶航海场景的可靠性需求
| 可视角度受限 |
采用IPS广视角面板技术，提升侧视色彩与亮度一致性。 |
| 响应速度慢（拖影） |
集成低延迟液晶驱动芯片，动态画面响应时间≤5ms。 |
| 触控交互故障率高 |
改用高耐用电容触控层（如康宁大猩猩玻璃），支持湿手/污损环境触控。 |
| 接口兼容性风险 |
统一升级为标准化数字接口（如DP/USB-C），内置信号隔离与滤波模块。 |
| 背光与电源故障 |
设计双冗余电源模块，支持热插拔更换；采用高寿命LED背光阵列。 |
| 抗眩光能力有限 |
叠加纳米级抗反射（AR）镀膜+自动亮度调节算法，减少强光反射干扰。 |
| 极端温湿度腐蚀 |
强化密封结构（硅胶+金属包边），内置温湿度传感器触发内部除湿/加热功能。 |
| 机械结构脆弱性 |
基座采用316L不锈钢+防松螺栓，振动场景下耐受≥20G冲击。 |
| 维修复杂度高 |
模块化设计（主板、背光、触控层可独立拆卸），支持快速替换。 |
| 初期成本高 |
优化供应链（如国产高抗震面板替代进口），降低军工级硬件采购成本。 |
| 安装规范性不足 |
提供标准化安装指南与角度校准工具，强制基座6点螺栓固定+水平校准检测。 |
| 老旧设备兼容性差 |
开发通用协议转换器（支持NMEA 0183/2000自适应），降低转接模块成本。
|
船舶航海液晶显示屏应用领域
- 导航系统：实时显示电子海图、航速/航向/水深等数据，触控调整航线参数。
- 状态监控：集成动力、能耗、环境数据，全天候监控机舱、甲板区域，远程调整摄像头。
- 通信管理：显示电报、邮件、卫星电话内容，支持船岸、船船信息交互与紧急告警。
- 综合指挥：多窗口分屏整合雷达、气象、安全告警，辅助驾驶舱全景指挥与任务协同。
- 航运信息展示：港口大屏发布货物追踪、服务信息及品牌宣传，提升客户效率与企业形象。

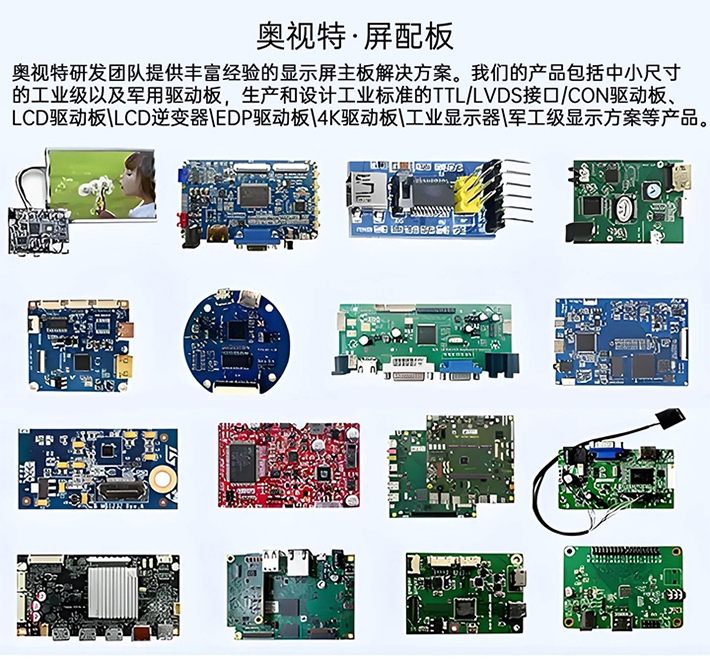

奥视特·全方位专业配套&制造

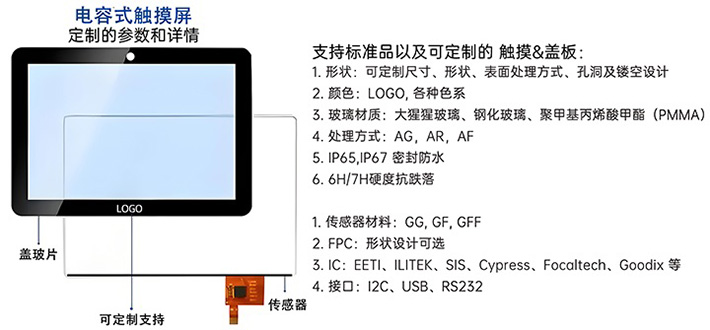

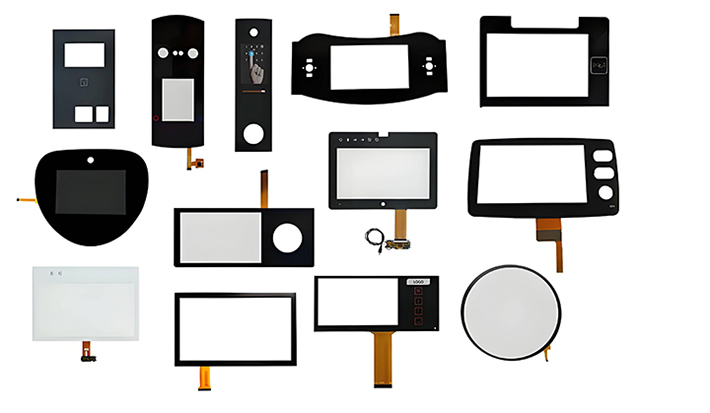

支持电容触摸屏（I2C接口,SPI接口,USB接口,UART接口）/电阻触摸屏/触摸外观和功能定制/贴合生产
具体特征：高性价比、车用等级、工业等级、医疗等级的解决方案
针对极端环境之坚固耐用设计
可支持手套触控、多点触控、触控笔触控
具有防水性、抗盐水性、低反射率、3D手势触控等特征
