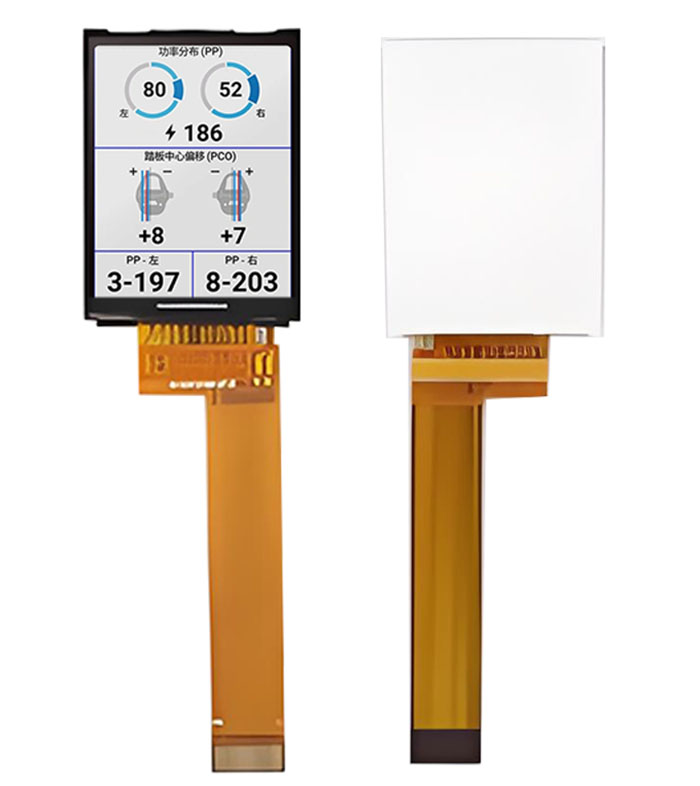

1.77寸TFT-LCD高亮液晶屏1000亮度128×160分辨率CPU接口20Pin工业彩屏
面板类型：a-Si TFT-LCD液晶模组
面板型号：ET018QE01-PV
面板尺寸：1.77"
分 辨 率：128×160
宽 高 比：4:5 (宽:高)
显示尺寸：28.032 (宽) × 35.04 (高) mm
外观尺寸：31.4 (宽) × 42.9 (高) mm
最大厚度：3.05 mm
面板亮度：1000 nits
透射对比度：500:1
可视角度：45/45/40/20 (左/右/上/下)
显示颜色：65K
信号类型：CPU
信号脚数：20 Pins
工作温度：-20 ~ 70 °C
存储温度：-30 ~ 80 °C
产品概述
型号：ET018QE01-PV
- 1.77英寸a-Si TFT-LCD液晶模组，128×160分辨率，4:5宽高比。1000nits超高亮度，-20~70°C宽温工作，CPU接口20Pins设计，3.05mm厚度。适用于工业手持设备、便携式仪器仪表、自行车码表、小型智能终端等场景。
奥视特·全方位专业配套&制造

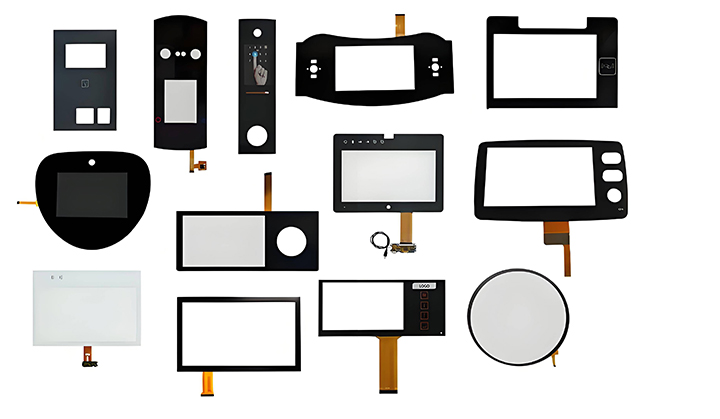

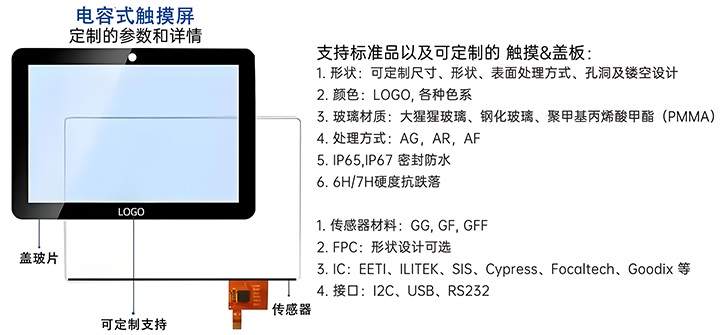

支持电容触摸屏（I2C接口,SPI接口,USB接口,UART接口）/电阻触摸屏/触摸外观和功能定制/贴合生产
具体特征：高性价比、车用等级、工业等级、医疗等级的解决方案
针对极端环境之坚固耐用设计
可支持手套触控、多点触控、触控笔触控
具有防水性、抗盐水性、低反射率、3D手势触控等特征
问： 1.77寸128×160分辨率的CPU接口屏适合哪些应用场景？
答： 该模组分辨率128×160，4:5竖屏比例，配合1000cd/m²超高亮，非常适合自行车码表，工业控制面板，手持终端（对讲机、扫码枪、POS机），智能仪器仪表，小型智能终端等。CPU接口20Pin时序简单，兼容多数MCU直接驱动，无需额外转换芯片，降低开发成本和周期。
问： 1000cd/m²超高亮对1.77寸小尺寸屏有什么实际意义？
答： 普通1.77寸屏亮度仅200-400cd/m²，户外或强光车间几乎无法看清。1000cd/m²超高亮确保在日光直射，高亮工业环境，户外作业场景下，屏幕内容依然清晰可辨，大幅提升工业手持设备和户外智能终端的可用性。
问： 可视角度45/45/40/20是否满足工业应用需求？
答： 该视角属于标准TN面板特性，正视和左右视角尚可，上下视角相对较窄。对于工业控制面板，手持终端等正面操作场景完全够用。若需多人多角度观看，建议评估实际使用角度。该模组成本优势明显，适合对视角要求不极端敏感的工业批量项目。
问： CPU接口20Pin与MCU如何连接？需要额外驱动芯片吗？
答： CPU接口（MCU接口）采用并行数据传输，20Pin包含数据线和控制信号，可直接连接大多数单片机（如STM32、51系列等），无需额外驱动IC或转换芯片。接口协议简单，开发文档齐全，适合小批量工业项目和手持设备快速原型验证，有效降低BOM成本和开发周期。
