面板品牌：京东方
面板类型TFT-LCD, 液晶模组
面板型号：AV080HDM-N19
面板尺寸：8.0英寸
分辨率：1280×720
显示区域：176.64(W)×99.36(H) mm
外观尺寸：192.8(W)×116.9(H)×12.8(D) mm
可视尺寸：178.64(W)×101.36(H) mm
亮度：800 cd/m²
对比度：900 : 1
光学模式：ADS，常黑显示，透射式
可视角度：85/85/85/85
响应速度：25 ms
颜色数量：16.7M , 70% NTSC
背光类型：30K小时 , 无驱动，适用于车载显示
刷新频率：60Hz
信号系统：LVDS + SPI , FPC , 30 pins
供应电压：3.3V
存储温度: -40 ~ 85 °C
工作温度: -30 ~ 85 °C
抗振能力: 3.0G (29.4 m/s²)
特征：宽温，高亮度，白光LED背光，上/下,左/右翻转显示，表面雾面
产品简介

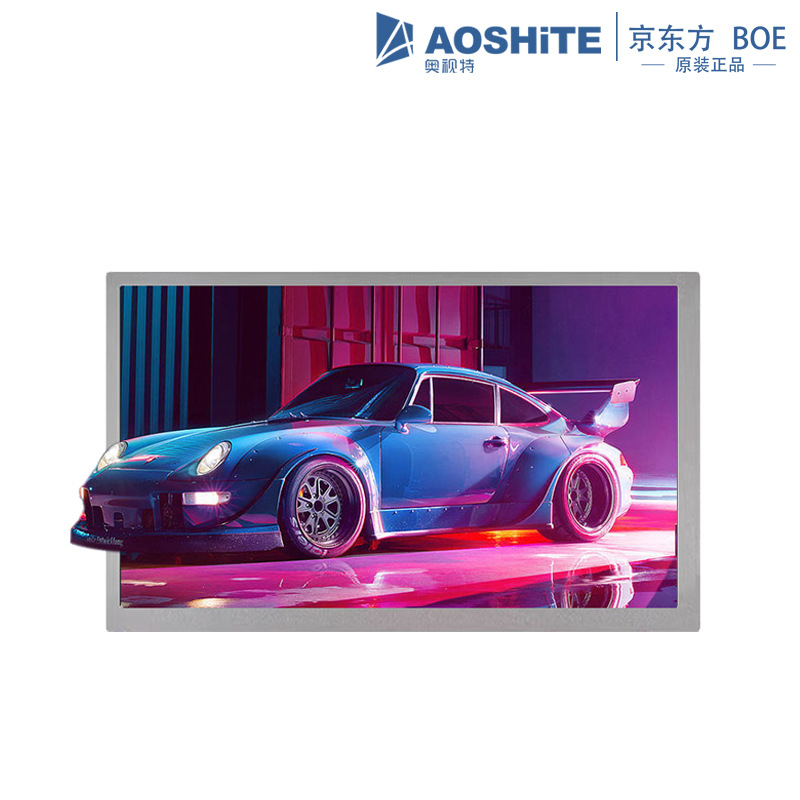

AV080HDM-N19为8.0英寸a-Si TFT-LCD液晶模组，采用ADS常黑显示技术，分辨率1280×720，亮度800cd/m²高亮设计，支持-30~85°C超宽温工作及-40~85°C存储。配备LVDS+SPI双信号接口（30Pin FPC），3.3V供电，全视角85/85/85/85，16.7M色（70% NTSC），响应速度25ms，60Hz刷新率。白光LED背光寿命30K小时，抗振能力达3.0G（29.4m/s²），支持上下左右四向翻转显示，表面雾面处理。专为车载显示、工业控制、户外设备及高振动环境设计。
奥视特·全方位专业配套定制&制造服务商

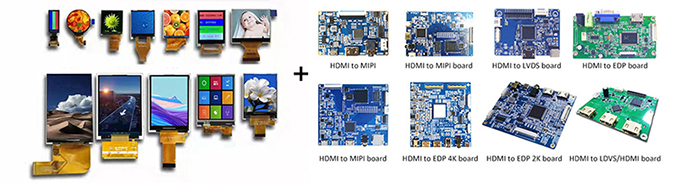

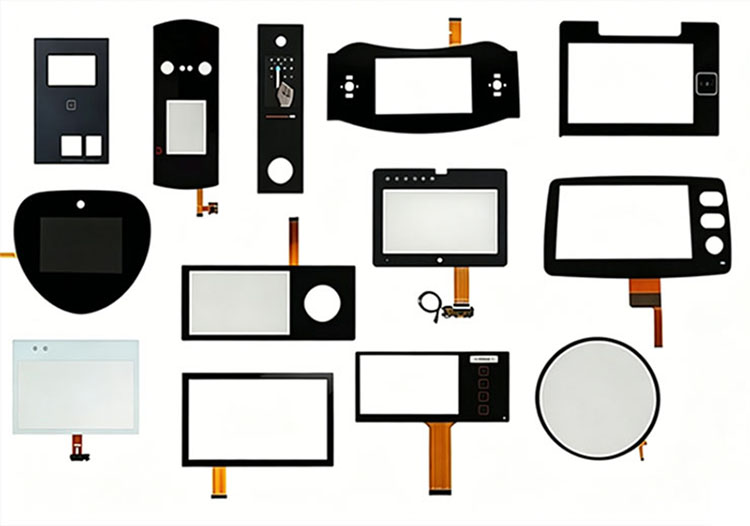

专业供应工业触摸屏、电容触摸屏、电阻触摸屏，配套工业液晶屏一站式服务

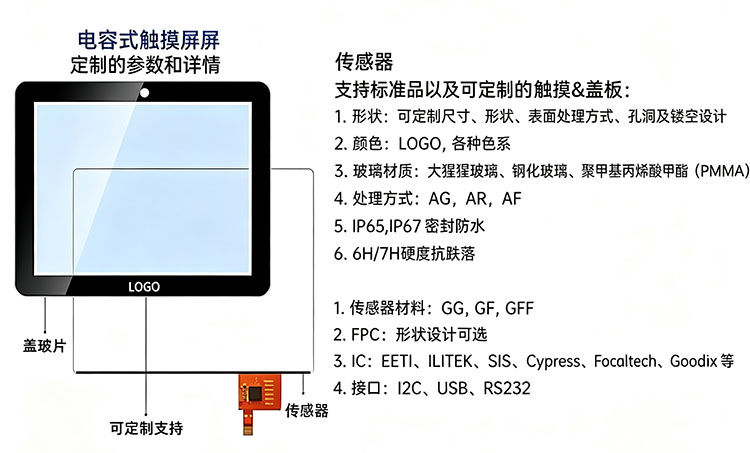

电容屏兼容 I2C、SPI、USB、UART 主流接口，支持触摸外观、功能定制及全贴合生产加工
深耕工控、车载、医疗领域，推出工业等级、车用等级、医疗等级高性价比触控解决方案
产品按工业恶劣环境标准设计，坚固抗造，防水抗盐、低反射，耐候性极强
全系产品支持手套触控、多点触控、触控笔触控、3D 手势触控，广泛适配工控设备、车载终端、医疗仪器等场景
Q：京东方 AV080HDM-N19 的"无驱动背光"设计对系统集成有什么影响？
A： 该模组采用白光 LED 背光但无内置驱动 IC，客户需外接恒流源或 PWM 调光电路。优势在于：① 背光亮度可由主机 MCU 统一调控，实现 0-100% 无级调光；② 降低模组自身功耗与发热；③ 便于匹配不同车厂对背光策略的定制需求（如夜间自动降亮、熄火延时关闭）。建议搭配专用 LED 驱动芯片（如 TI LP8550 或罗姆 BD81A34）使用，原厂可提供推荐电路图及调光时序参数，帮助客户 3 天内完成硬件适配。
Q：3.0G 抗振 + 雾面处理如何保障工程机械车载显示的长期可靠性？
A： 3.0G（29.4m/s²）抗振设计通过强化 FPC 金手指接触、增加缓冲泡棉及优化背光导光板固定结构实现，满足 ISO 16750-3 道路车辆电气环境测试标准。表面雾面处理将镜面反射转化为漫反射，配合 800cd/m² 高亮，在矿山、建筑等强光颠簸场景中，既防眩光又防指纹油污。无触摸设计进一步消除了振动导致的触控层分层风险，整体 MTBF 显著高于普通消费级模组。
Q：30pin LVDS+SPI FPC 接口与主流车规 MCU 的兼容性如何？
A： 30pin FPC 为紧凑型设计，较 40pin 节省 25% PCB 布线空间，LVDS 传输高速差分视频信号，SPI 负责初始化配置与寄存器控制。引脚数量精简但功能完整，直接兼容 NXP S32K、瑞萨 RH850、TI Jacinto 等主流车规芯片组。3.3V 单电源供电简化电源架构，特别适合空间受限的小型化仪表板。原厂提供完整引脚定义表（Pinout）及初始化代码示例，硬件适配周期可缩短至 3-5 天。
Q：京东方 8 寸 1280×720 分辨率在车载仪表中相比传统 800×480 有哪些实际体验升级？
A： 1280×720 在 8 英寸屏上达 184PPI，较 800×480（117PPI）提升 57%，配合 ADS 常黑模式与 900:1 对比度，带来三项核心升级：① 指针式仪表边缘无毛刺，数字车速显示更锐利；② 导航地图细节（车道线、路名）更清晰，减少驾驶员视觉辨认负担；③ 多分区 UI 设计（左侧车速 + 右侧多媒体）信息密度提升而不显拥挤，满足现代液晶仪表"拟机械表盘 + 数字化信息"的混合显示需求，同时 25ms 响应确保指针动态无拖影。
