AR/VR高分高清显示屏解决方案

AR/VR头戴式显示屏及解决方案

‌VR（虚拟现实）显示屏‌

‌VR（虚拟现实）显示屏‌是通过头戴设备（HMD）完全遮蔽用户视野，生成全虚拟环境，利用双目视差和高刷新率显示屏（如4K×4K硅基OLED）提供沉浸式体验‌。

解决‌方案：隔离现实世界，构建可交互的虚拟空间，需满足低延迟（<20ms）和高动态范围（HDR）以增强真实感‌。

‌AR（增强现实）显示屏‌

‌AR（增强现实）显示屏‌采用透明显示技术（如光波导、离轴反射），将虚拟信息（图像、数据）叠加到真实环境中，支持用户同时感知现实与虚拟内容‌。

解决‌方案实现虚实融合的无缝交互，需平衡透光率（>80%）与显示亮度（>3000nit）以适配复杂光线环境。

‌VR显示屏核心特点
全封闭式显示，高分辨率与刷新率，‌广视场角（FOV），低延迟交互，高动态范围（HDR）
‌AR显示屏核心特点

‌透明显示技术，虚实融合交互，环境适应性，轻量化设计，多模态感知。

AR/VR头戴式显示屏相关产品推荐及解决方案

型号	尺寸	接口	分辨率	特点	类型	驱动板
ECX336CN	0.23英寸微型显示屏	TTL , 51针FPC	640×400	3000 cd/m²	微型OLED	AV / HDMI
ECX336BF	0.23英寸微型显示屏	TTL , FPC , 51 pins	640×400	2000 cd/m² 60Hz	微型OLED	AV / HDMI
LSVGA026FC	0.26英寸微型显示屏	/	640×480	1000 cd/m² 120Hz	微型OLED	演示
SY032WEM01	0.32寸英寸微型显示屏	MIPI/RGB 60 pins	800×600	2000 cd/m² 120Hz	微型OLED	Type-C
ET02111A	0.39英寸微型显示屏	RGB 45 pins	1024×768	1500 cd/m²	微型OLED	演示
ET04122A	0.39英寸微型显示屏	RGB 61 pins	1024×768	300 cd/m²	微型OLED	演示
VX039-FHP-NH0	0.39英寸微型显示屏	MIPI 60 pins	1920×1080	300 cd/m² 90Hz	微型OLED	Type-C
ECX334C	0.39英寸微型显示屏	LVDS	1024×768	1000 cd/m²	微型OLED	AV / HDMI
ECX334AF-6	0.39英寸微型显示屏	RGB , 61 pins , FPC	1024×768	300 cd/m²	微型OLED	AV / HDMI
LS720P049FC	0.49英寸微型显示屏	/	1280×720	1500 cd/m² 120Hz	微型OLED	演示
VX049FHP-NH0	0.49英寸微型显示屏	MIPI 40 pins	1920×1080	300 cd/m² 60Hz	微型OLED	Type-C
SY049LDM02	0.49英寸微型显示屏	MIPI 40 pins	1920×1080	20000cd/m² 90Hz	微型OLED	Type-C
SY049LDM01	0.49英寸微型显示屏	MIPI 40 pins	1920×1080	3000 cd/m² 90Hz	微型OLED	Type-C
SY049WDM02	0.49英寸微型显示屏	MIPI 40 pins	1920×1080	1800 cd/m²	微型OLED	Type-C
VX050U0P-NH0	0.5英寸微型显示屏	MIPI 60 pins	1600×1200	1000 cd/m²	微型OLED	演示
VX050S0M-NH1	0.5英寸微型显示屏	并行/串行 40 pins	800×600	300 cd/m²	微型OLED	演示
ECX339A	0.5英寸微型显示屏	LVDS	1600×1200	1000 cd/m²	微型OLED	AV/HDMI/Micro HDMI
ECX337A	0.5英寸微型显示屏	LVDS , FPC , 60 pins	1280×960	1000 cd/m²	微型OLED	AV/HDMI/Micro HDMI
SY057WAM01	0.57英寸微型显示屏	MIPI	1600×1200	1800 cd/m²	微型OLED	演示
SY060LDM01	0.6英寸微型显示屏	MIPI 50 pins	1920×1080	6000 cd/m²	微型OLED	演示
SXGA060SG	0.6英寸微型显示屏	RGB , 40 pins	1280×1024	1500 cd/m²	微型OLED	演示
ET03111A	0.6英寸微型显示屏	RGB , 40 pins	800×600	3000 cd/m²	微型OLED	演示
SY062WAM01	0.62英寸微型显示屏	MIPI , FPC , 81 pins	1728×1368	1800 cd/m²	微型OLED	演示
ET01121A	0.71英寸微型显示屏	MIPI , 50 pins	1920×1080	50cd/m²	微型OLED	演示
VX071FHM-NH2	0.71英寸微型显示屏	MIPI , 50 pins	1920×1080	300 cd/m²	微型OLED	高清多媒体接口
ECX335SN-6	0.71英寸微型显示屏	LVDS , 81 pins , FPC	1920×1080	3000 cd/m²	微型OLED	AV / HDMI / Type-C
ECX335B	0.71英寸微型显示屏	LVDS	1920×1080	500 cd/m²	微型OLED	AV / HDMI / Type-C
SY072WCM02	0.72英寸微型显示屏	MIPI , FPC , 61 pins	1920×1200	2000 cd/m²	微型OLED	演示
SY083WAM010	0.83英寸微型显示屏	MIPI , FPC , 81 pins	2560×1440	1800 cd/m²	微型OLED	演示
ET05100	0.96英寸微型显示屏	并行/串行	1400x1050	20000 cd/m²	微型OLED	演示
SY103WAM10	1英寸微型显示屏	MIPI , FPC , 81 pins	2560×2560	20000 cd/m² 90Hz	微型OLED	高清多媒体接口
SY103WAM01	1.03英寸微型显示屏	MIPI , 81 pins	2560×2560	1800 cd/m² 90Hz	微型OLED	高清多媒体接口
VX135KDP-NM2	1.35英寸微型显示屏	MIPI , 60 pins	3552×3840	1200 cd/m² 90Hz	微型OLED	演示
VS019U0M-NH0-DKP0	1.9 英寸微型显示屏	MIPI , 50 pins	1600×1200	1000 cd/m²	LTPS TFT-LCD	演示
VS021XRM-NW0-6KP0	2.1英寸微型显示屏	MIPI , 24 pins	1600×1600	480 cd/m²	LTPS TFT-LCD	高清多媒体接口
LPM021M528C	2.1 英寸微型显示屏	MIPI , 24 pins	1600×1600	430 cd/m²	IPS液晶显示屏	高清多媒体接口
LPM022M857B	2.2英寸微型显示屏	MIPI , 51pins	1920×1920	580 cd/m² 90Hz	IPS液晶显示屏	高清多媒体接口
VS025ZSM-NV0-69P0	2.5英寸微型显示屏	MIPI , 24 pins	1440×1600	350 cd/m² 144Hz	TFT-LCD	高清多媒体接口
VS026C4T-NH0-69P0	2.6英寸微型显示屏	MIPI , 45 pins	2160×2160	700 cd/m² 90Hz	微型OLED	演示
LS029B3SX06A	2.9英寸微型显示屏	MIPI , FPC , 51 pins	2160×2160	100 cd/m² 90Hz	CG-Silicon	高清多媒体接口
LPM029M483B	2.9英寸微型显示屏	MIPI , FPC , 51 pins	2160×2160	150 cd/m² 90Hz	IPS 液晶显示屏	高清多媒体接口
VS032B3M-NA1-6KP0	3.2英寸微型显示屏	MIPI , 70 pins	2880×2880	190 cd/m² 90Hz	HADS 液晶显示屏	演示
U349QLN01.0	3.5英寸微型显示屏	MIPI , FPC , 61 pins	440×1600	165 cd/m² 90Hz	AM-OLED	演示
VS035ZSM-NW0-69P0	3.5英寸微型显示屏	MIPI , 24 pins	1440×1600	200 cd/m² 90Hz	TFT-LCD	高清多媒体接口
LS055B3SX04Z	5.5英寸微型显示屏	MIPI , 24 pins	1920×3664	100 cd/m² 90Hz	CG-Silicon	演示
VS055QUM-NH0-6KP1	5.5 英寸微型显示屏	MIPI , 60 pins	2160×3840	100 cd/m² 90Hz	TFT-LCD	清多媒体接口
LPM055M493F	5.5英寸微型显示屏	MIPI , 60 pins	1920×3664	120 cd/m² 120Hz	IPS液晶显示屏	演示

主要特点HMD AR/VR高分辨率显示屏

1. 超高清分辨率

· 4K到8K分辨率：AR/VR显示器通常提供高分辨率，例如4K（3840 x 2160像素）或甚至8K（7680 x 4320像素）每只眼睛。这种高像素密度确保了图像的清晰、明确和细致，这对于在AR和VR环境中创造逼真的体验至关重要。

· 像素密度：高像素密度（以每英寸像素数，PPI 计量）对于减少“屏幕门效应”（可见的像素网格）和确保更平滑的视觉效果至关重要。高 PPI 确保像素足够密集，以肉眼不可见，从而增强更逼真的体验。

2. 宽视角 (FOV)

· 大视角（100°到180°）：一个更宽广的视角（FOV）增加了沉浸感，因为它允许用户同时看到更多的虚拟世界。AR/VR 显示器通常具有 100°到180°的视角，模拟了自然人类视野范围，并增强了在虚拟或增强环境中身临其境的感觉。

· FOV的光学设计：为了在保持分辨率的同时实现宽FOV，先进的光学技术如薄透镜光学或菲涅尔透镜经常被使用。

3. 高刷新率

· 90Hz到120Hz+刷新率：更高的刷新率（例如，90Hz，120Hz，或更高）对于减少运动模糊和使AR/VR体验感觉更流畅至关重要。更高的刷新率会导致更平滑的过渡和互动，特别是在快速移动的场景中，这对于减少运动病非常重要。

· 低延迟：AR/VR 显示器需要有低延迟以确保视觉响应与头部或手部运动保持同步。延迟超过 20 毫秒可能会导致令人不安的体验，从而引发晕动症或不适。

4. 高动态范围 (HDR)

· 鲜艳的色彩和亮度：高动态范围（HDR）支持提高了明暗区域之间的对比度，提供了更深的黑色和更亮的白色。HDR 能够呈现更鲜艳和真实的色彩，这对于虚拟环境和在现实世界中叠加增强内容都是至关重要的。

· 广色域：为了确保色彩逼真，AR/VR 显示器支持广色域，通常达到标准如DCI-P3或Rec. 2020，以呈现更鲜艳、逼真的色彩。

5. 低持久性· 减少运动模糊：低持续时间是指像素在显示屏上可见的时间长度。对于VR，一种低持续时间显示有助于减少运动模糊或“鬼影”效果，特别是在快速移动或头部旋转时。

· 提高图像清晰度：减少残留确保图像即使在快速移动的环境中也能保持清晰和锐利，这对于VR游戏、模拟和互动体验至关重要。

6. 宽色域准确性与对比度

· 真实色彩：高质量的AR/VR显示器提供准确的色彩还原，这对娱乐和专业应用（例如设计、医学成像）都至关重要。高对比度（例如100,000:1或更高）有助于精确显示暗和亮的元素。

· 色彩校准：AR/VR 显示器可能包括用于自动色彩校准的软件或硬件，以确保颜色与现实世界的色调或期望的标准匹配。

7. 低屏幕门效果

· 减少像素网格的可见性：“屏幕门效应”是低分辨率显示器上可见的像素网格，会降低沉浸感。高分辨率的AR/VR显示器，特别是使用OLED或微LED技术的显示器，通过提供更高的像素密度和更均匀的像素分布来减少这种效果。

· PenTile 像素排列：许多 AR/VR 显示屏使用PenTile像素排列来实现更高的像素密度并减少屏幕门效应。

8. 高级显示技术

· OLED (有机发光二极管):OLED 显示屏在高端 AR/VR 系统中很常见，因为它们具有快速的响应时间、高对比度和深黑色。 OLED 还减少了与 LCD 相比的功耗，尤其是在黑暗场景中。

· MicroLED:MicroLED显示屏提供比OLED更好的对比度和亮度，具有更高的效率且没有烧屏的风险，使其适合长时间使用。

· 液晶显示器 (LCD):一些AR/VR系统使用具有量子点等先进技术的LCD显示器，以提高颜色准确性和亮度。然而，与OLED或微LED相比，它们仍然可能更容易产生运动模糊。

9. 可调节瞳距

· 个性化适配：瞳距（IPD）指的是两眼中心之间的距离。许多AR/VR显示设备允许用户调整IPD，以确保镜片之间的最佳距离，从而提供最佳的视觉体验并减少疲劳或不适。

· 自动IPD调整：一些系统具有自动IPD调整功能，根据用户的瞳距调整显示，以提高舒适度。

10. 360度沉浸式视图

· 无缝360°显示：VR显示器旨在提供一个360度的视野，以创造沉浸式体验。一些系统使用注视渲染，通过只在眼睛注视的区域集中高分辨率来减少GPU的工作量，从而提高整体性能。

11. 眼动追踪和注视渲染

· 注视渲染：这种技术使用眼动追踪来仅在用户的视线内显示更高分辨率，而该区域外的区域则以较低的分辨率渲染。这通过减少GPU工作量并允许在较低计算成本下获得更好的图形性能来提高性能。

· 眼动追踪增强互动性：眼动追踪越来越多地被集成到高端AR/VR显示器中，使系统能够检测用户注视的位置，从而实现诸如基于注视的互动、自动对焦调整以及更真实的景深效果。

12. 舒适配置

· 减轻重量：由于AR/VR头显和显示器可以长时间佩戴，减轻其重量是一个关键考虑因素。更轻的头显在长时间使用时能提供更高的舒适度，并减少颈部疲劳。

· 人体工学设计：舒适功能包括如可调节头带、泡沫填充和通风系统，帮助确保在长时间使用时的舒适贴合。

13. 增强现实功能

· 透明显示屏（用于AR）：在AR应用中，使用的显示屏如透明OLED或波导显示屏，允许用户同时看到数字覆盖和物理世界。这些显示屏必须提供高分辨率和清晰度，以确保虚拟对象与现实世界的场景无缝融合。

· 深度感知和3D渲染：AR显示需要拥有深度感知技术（如立体显示或激光雷达传感器）来准确地将虚拟物体放置在现实世界中，具有真实的尺度和位置。

14. 低功耗

· 高效用电：由于AR/VR头戴设备依赖于电池或有限的电源，因此节能显示屏至关重要。像OLED和微LED这样的技术比传统的LCD更节能，这对于独立式AR/VR头戴设备尤为重要。

· 动态亮度调整：一些AR/VR显示器会根据环境或内容自动调整亮度，帮助优化功耗而不牺牲可见性。

15. 无线连接

· 无线AR/VR系统：高分辨率显示屏越来越多地集成到无线AR/VR头戴设备中，这些设备通过使用无线连接，提供Wi-Fi 6、5G或蓝牙来连接外部设备，如PC或游戏机，无需电缆。‌

HMD AR/VR高分辨率显示器的应用

‌教育‌：沉浸式虚拟课堂，高分辨率清晰展示微观分子结构或历史场景细节‌。

‌医疗‌：AR手术导航叠加患者3D解剖模型，精准定位病灶；VR高拟真手术模拟训练‌。

‌工业‌：AR实时检修指导，高清显示设备参数/操作步骤；VR高精度工业设计仿真‌。

‌娱乐‌：VR超清全景游戏，逼真光影渲染；AR虚实融合互动游戏，真实环境叠加精细角色‌。

‌军事‌：VR高分辨率战场模拟训练，还原复杂地形；AR战术信息实时投影‌。

‌零售‌：AR虚拟试衣/试妆，高清显示材质细节；VR沉浸式商品预览‌。

‌设计‌：VR高精度建筑/汽车模型可视化，实时渲染材质与光影效果‌。

‌导航‌：AR高清路径指引，复杂路况实时叠加3D标识‌。

‌远程协作‌：AR高清标注共享，远程专家通过实时画面指导维修操作。

HMD AR/VR高分辨率显示屏嵌入式集成解决方案

‌低功耗芯片集成‌：采用定制化SoC（如高通XR系列），优化高分辨率（4K+/8K）渲染与显示，降低功耗与发热，提升续航‌。

‌紧凑型光学模组‌：基于光波导或自由曲面技术，将显示屏与光学系统深度集成，缩小体积，支持高分辨率下的广视场角（100°+）‌。

‌主动散热设计‌：嵌入微型风扇或液冷模块，结合石墨烯散热材料，解决高分辨率显示屏长时间运行的过热问题‌。

‌高速数据传输‌：集成DP/HDMI 2.1接口与低延迟无线串流技术，确保8K视频信号的稳定传输与实时交互‌。

‌自适应显示算法‌：内置AI超分算法与异步时间扭曲（ATW）技术，动态优化分辨率与帧率，减少眩晕感‌。

‌轻量化结构设计‌：通过Micro-LED或OLEDoS显示屏与碳纤维框架结合，降低设备重量（<200g），提升佩戴舒适性‌。

‌多传感器融合‌：集成眼动追踪、ToF深度相机及IMU模块，实现高精度空间定位与交互，增强虚实融合效果‌。

‌嵌入式软件栈‌：预装定制化SDK（如OpenXR），支持开发者快速调用高分辨率渲染、手势识别等核心功能‌。

‌供应链定制化‌：提供显示屏驱动板、背光模组与光学元件的“一站式”集成方案，缩短客户产品开发周期‌。

‌生产端校准‌：自动化产线完成显示屏与光学系统的标定、畸变校正及色彩校准，确保量产一致性‌。

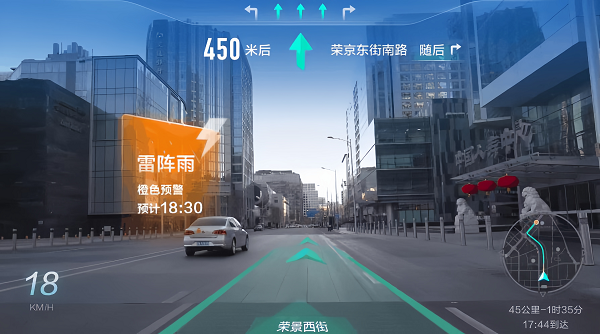

AR VR导航高分高清显示屏

HMD AR/VR 高分辨率显示屏专业集成配套方案

①. HMD AR/VR 高分辨率显示屏触摸屏标品和定制

支持电容触摸屏（I2C接口,SPI接口,USB接口,UART接口）/电阻触摸屏/触摸外观和功能定制/贴合生产

具体特征：高性价比、车用等级、工业等级、医疗等级的解决方案

针对极端环境之坚固耐用设计

可支持手套触控、多点触控、触控笔触控

具有防水性、抗盐水性、低反射率、3D手势触控等特征

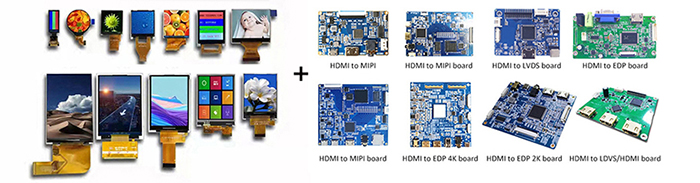

②. HMD AR/VR 高分辨率显示屏驱动板/转接板标品和设计定制

③. HMD AR/VR 高分辨率显示屏整机成品方案串口屏方案

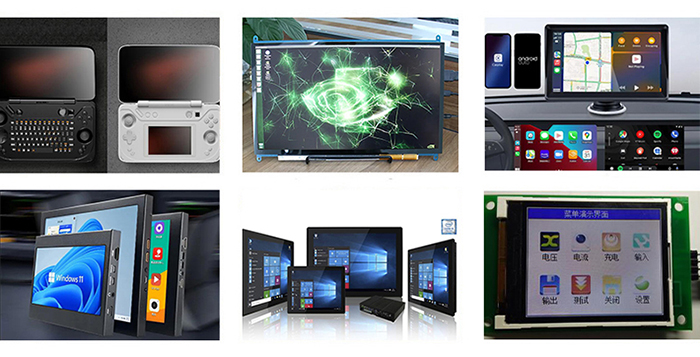

HMI方案、WINDOW系统方案、安卓系统方案、树莓派方案、便携式副屏方案等。
