医疗设备液晶显示屏是专为医疗场景设计的专业显示设备，通过高分辨率（如4K）、精准色彩还原（ΔE≤1.5）、高亮度（≥1000 cd/m²）及DICOM标准校准等技术，确保医学影像（如CT、MRI）的细节呈现与诊断准确性，同时具备抗菌处理、环境光适应性和长期稳定运行能力，广泛应用于影像诊断、手术导航、患者监护等医疗环节，是医疗数字化与精准诊疗的核心可视化载体。

医疗设备液晶显示屏面板显示技术分类

一、面板技术分类

‌TN（Twisted Nematic）面板‌：响应速度快（1ms），适用于动态影像显示（如超声设备），但视角较窄（约160°），色彩表现一般‌。

‌IPS（In-Plane Switching）面板‌：色彩精准（ΔE<2）、广视角（178°），支持高灰阶（16-bit）显示，适用于医学影像诊断设备（如CT、MRI）‌。

‌VA（Vertical Alignment）面板‌：对比度高（5000:1），适合暗场细节呈现，用于夜间监护或低光环境设备‌。

二、显示技术分类

‌TFT-LCD技术‌：主流水准，兼具低功耗、高亮度（1500cd/m²）及体积小等优势，广泛用于监护仪、超声设备等‌。

‌OLED技术‌：自发光特性，对比度极高（1000000:1），响应速度优于传统LCD，但成本较高，多用于高端影像工作站‌。

‌QLED技术‌：基于量子点增强色彩，色域覆盖可达DCI-P3 99%，用于高精度病理切片显示。

医疗设备液晶显示屏技术特点

‌高分辨率‌：采用‌4K（3840×2160）或‌8K（7680×4320）分辨率，像素密度达‌250 PPI以上。

‌精准色彩还原：通过‌ΔE≤2的色准校准覆盖‌99% Adobe RGB色域，确保医学影像（如CT、MRI）的原始色彩真实还原。‌

‌高亮度：亮度‌≥1000 cd/m²‌，配合‌抗反射涂层和动态调光技术，适应手术室强光或暗室环境。‌‌

‌环境光适应性：‌抗反射涂层、动态调光。

‌DICOM标准校准：‌高灰阶显示16bit、65536级、医学影像协议。

医疗级安全认证：通过‌IEC 60601-1-2（电磁兼容）和‌ISO 13485认证，确保设备稳定性和安全性。‌

‌抗菌处理：触控层融入‌银离子抗菌剂‌‌（银离子涂层、ISO 22196标准）‌，抑菌率＞99.9%，符合‌JIS Z 2801标准。‌

‌广视角技术：IPS广视角面板‌（178°全视角）任意角度观看均无色彩偏移或亮度损失。‌

‌HDR支持‌：通过‌HDR10/HLG协议支持‌≥2000:1高动态对比度‌，精准还原。

‌智能交互：集成‌AI辅助标注算法和‌10点触控兼容技术，显著提升效率与操作精准度。‌

‌Mini LED背光：通过‌1000+背光分区实现‌2000:1以上对比度‌，减少光晕效应，优化识别精度。

宽温抗震设计：支持‌极端温湿度和震动环境，满足手术室、移动医疗车等场景的‌24小时连续运行‌需求。

相关产品推荐

一、显示性能优化方案

‌广视角技术升级‌：采用IPS（平面转换）或VA（垂直配向）面板技术，将可视角度扩展至178°以上，并通过光学补偿膜减少侧面观察时的色偏现象‌48。

‌动态响应增强‌：使用高刷新率（≥120Hz）面板搭配OverDrive驱动技术，将灰阶响应时间缩短至5ms以内，消除心电波形等动态数据的拖影‌78。

‌色域与灰阶提升‌：通过量子点背光技术实现99% Adobe RGB色域覆盖，并支持14bit以上灰阶显示，满足DICOM Part 14标准对医学影像的精度要求‌27。

‌背光均匀性控制‌：采用Mini-LED分区背光技术，实现局部亮度调节精度达1000+分区，消除屏幕边缘亮度衰减问题‌8。

二、物理特性改进方案

‌环境防护强化‌：通过IP65级防尘防水外壳设计，并加装防眩光钢化玻璃层，抵御手术室液体喷溅和器械碰撞‌58。

‌无缝拼接技术‌：采用超窄边框（≤0.88mm）设计，结合图像补偿算法消除多屏拼接时的视觉割裂感‌58。

三、长期使用可靠性提升方案

‌残影抑制技术‌：引入动态像素刷新算法，对静态界面进行周期性微位移处理，降低液晶分子极化风险‌35。

‌功耗与散热优化‌：使用低功耗LED背光模组，配合石墨烯散热片将整机功耗降低30%，同时维持温度稳定性‌36。

四、接口与环境适应性方案

‌抗干扰传输设计‌：全系标配DisplayPort 2.0数字接口，通过EMC（电磁兼容）屏蔽技术抑制信号传输干扰‌68。

‌极端环境适配‌：内置宽温（-20℃~70℃）驱动芯片和湿度传感器，实现自动调节背光强度与对比度

场景定制演进趋势

 适用场景需求解决方案

‌急诊/手术室场景‌

• ‌动态影像‌：120Hz刷新率 + OverDrive驱动（灰阶响应≤5ms），消除血管造影拖影
• ‌强光对抗‌：1500cd/m²峰值亮度 + 纳米抗反射涂层，抑制无影灯眩光
• ‌多任务处理‌：21.5寸4分屏显示，同步生命体征/影像/麻醉/导航数据

‌影像诊断场景‌

• ‌灰阶精度‌：16bit（65536级）灰阶 + DICOM校准，识别CT/MRI 0.5%密度差
• ‌色彩还原‌：量子点背光（ΔE<2）+99% Adobe RGB，精准显示DR病灶边界
• ‌全景阅片‌：0.88mm超窄边拼接屏，无缝查看全脊柱X光等长幅影像

‌移动医疗场景‌

• ‌环境耐受‌：IP54防护 + 宽温域芯片（-20℃~60℃），适应救护车颠簸/温变
• ‌触控优化‌：压力+电容双模触控，支持2mm医用厚手套精准操作
• ‌续航升级‌：双电池热插拔 + 石墨烯散热，8小时连续监护

‌重症监护场景‌

• ‌多参数显示‌：Mini-LED分区背光（2000:1对比度），独立呈现心电/血氧曲线
• ‌持久稳定‌：Gamma自动校准（12小时/次），维持24小时色彩一致性
• ‌感染防控‌：银离子抗菌涂层（抑菌率>99.9%），降低ICU触控污染

‌远程医疗场景‌

• ‌跨院传输‌：4K（3840×2160） + DICOM RT接口，消除影像传输色差
• ‌智能交互‌：AI标注 + 5G实时同步，多端联动标注病灶区域
• ‌教学融合‌：画中画模式，手术直播与教学注释同屏显示

技术核心矩阵

医疗设备液晶显示屏应用场景

一、医学影像诊断设备

• ‌X射线机‌：显示骨骼、器官结构的二维影像，支持 ‌DICOM标准校准‌，确保诊断影像的灰阶精度与一致性‌。
• ‌CT扫描仪‌：通过 ‌4K高分辨率液晶屏‌ 呈现断层扫描图像，辅助医生识别肿瘤、血管病变等‌。
• ‌MRI（磁共振成像设备）‌：用于显示软组织、神经系统的三维高清影像，支持 ‌多模态影像融合‌（如PET-MRI）‌。
• ‌超声诊断仪‌：配备 ‌条形液晶屏‌ 或 ‌TFT彩色屏‌，实时显示胎儿、心脏等动态超声图像‌。

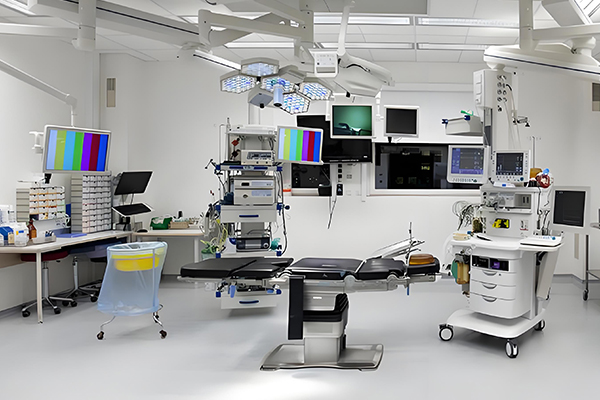

二、手术室设备

• ‌内窥镜系统‌：结合‌低延迟液晶屏‌（延迟≤5ms）展示微创手术的实时影像，提升操作精准度‌。
• ‌手术导航系统‌：通过‌IPS广视角屏‌（178°）同步显示三维解剖模型、生命体征及导航路径‌。
• ‌放疗设备‌：用于放疗靶区定位及剂量分布图的动态展示，支持治疗方案的实时调整‌。

三、患者监护设备

• ‌生命体征监护仪‌：显示‌心率、血氧、呼吸波形‌等数据，支持多参数分屏与报警提示‌。
• ‌呼吸机/麻醉机‌：集成‌触控液晶屏‌，实时监控通气参数并支持快速调节‌。
• ‌便携式监护设备‌：采用‌3.6寸/4.3寸TFT屏‌，轻量化设计适配急救车、野战医疗等场景‌。

四、门诊与信息交互设备

• ‌自助挂号机/查询终端‌：通过‌智能液晶条形屏‌实现挂号、缴费、病历查询等功能，优化患者流程‌。
• ‌电子病历终端‌：与医院信息系统（HIS）对接，动态更新患者检查报告与用药记录‌。
• ‌分诊叫号屏‌：实时显示就诊队列、诊室号，集成 ‌语音播报与隐私保护‌ 功能‌。

五、医疗教育与远程设备

• ‌手术直播示教系统‌：使用‌4K超清屏‌传输手术实况，支持多医院协同教学与病例讨论‌。
• ‌远程会诊终端‌：配备降噪麦克风与 ‌真5K分辨率屏‌，实现跨区域高清病理切片共享与会诊‌。

六、其他专用设备

• ‌体外诊断仪器‌：如血糖仪、血液分析仪，通过‌小型TFT屏‌展示检测结果与操作指引‌。
• ‌康复治疗设备‌：显示患者运动轨迹、康复进度数据，辅助制定个性化治疗方案。

 医疗设备液晶显示屏 专业集成配套方案

①.医疗设备液晶显示屏 触摸屏标品和定制

支持电容触摸屏（I2C接口,SPI接口,USB接口,UART接口）/电阻触摸屏/触摸外观和功能定制/贴合生产

具体特征：高性价比、车用等级、工业等级、医疗等级的解决方案

针对极端环境之坚固耐用设计

可支持手套触控、多点触控、触控笔触控

具有防水性、抗盐水性、低反射率、3D手势触控等特征

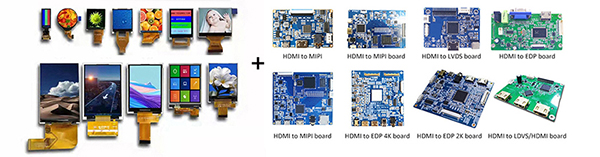

②.医疗设备液晶显示屏 驱动板/转接板标品和设计定制

可配套点屏DEMO产品板、HDMI驱动板、AV驱动板等。

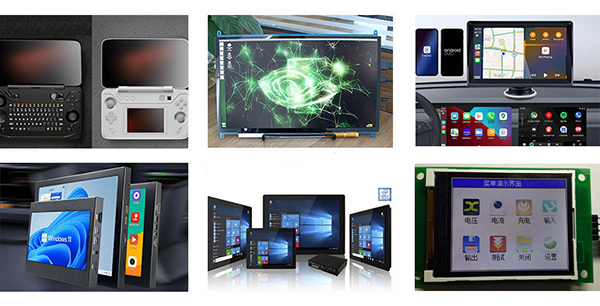

③.医疗设备液晶显示屏 整机成品方案 串口屏方案

HMI方案、WINDOW系统方案、安卓系统方案、树莓派方案、便携式副屏方案等。
